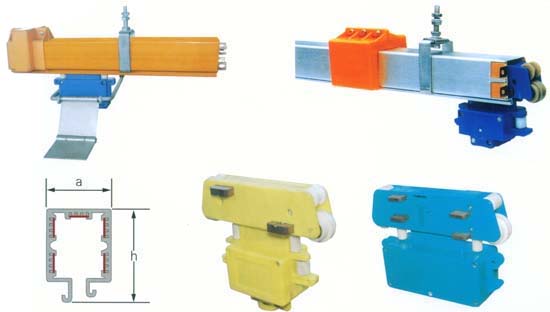

HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。 | |

|
| |
HXTS、HXTL,HXTF系列多极管式滑触线 | 型号规格 | 滑触线截面尺寸（mm) | 极数 | 载流量(A) | 适配内置小车式集电器 | A | B | C | E | HXTS-10 | 94.0 | 64.5 | 17.0 | 103.0 | 3-16 | 50 | JD-(3-16)/25 | HXTS-15 | 69.0 | 62.0 | 12.5 | 89.0 | 3-16 | 80 | JD-(3-16)/50 | HXTS-20 | 67.0 | 57.0 | 17.0 | 80.0 | 3-10 | 100 | JD-(3-10)/50 | HXTS-35 | 70.0 | 62.0 | 15.0 | 90.0 | 3-7 | 140 | JD-(3-7)/50 | HXTS-50 | 67.0 | 57.0 | 17.0 | 80.0 | 3-5 | 170 | JD-(3-5)/50 | HXTS-70 | 67.0 | 57.0 | 17.0 | 80.0 | 3-5 | 210 | JD-(3-5)/50 | HXTS-96 | 77.0 | 77.0 | 18.0 | 96.0 | 3-5 | 300 | JD-(3-5)/100 | 注：1、滑触线标准长度：4m、6m。
2、滑触线极数：3－6极。
3、HXTS与HXTL，HXTF相同，前者外壳为塑料，后者外壳为铝合金,HXTF为防尘滑触线。 |
|
|
| 一、产品概述 |
HXTS（L,F）系列碳刷集电滑线导轨是在高强度、高绝缘性能半封闭的工程塑料导管内，嵌入多极铜排作为输电的母线。
HXTS（L,F）系列碳刷集电滑线导轨是在高强度铝合金管内，嵌入带高绝缘性能工程塑料和铜排作为输电母线。是我公司在消化*技术基础上研制生产的系列产品。
HXTS（L,F）系列产品由于彩用铝合金外壳，坚固、耐用，使用寿命更长，耐高温、辐射，而且有输电线路屏蔽功能。

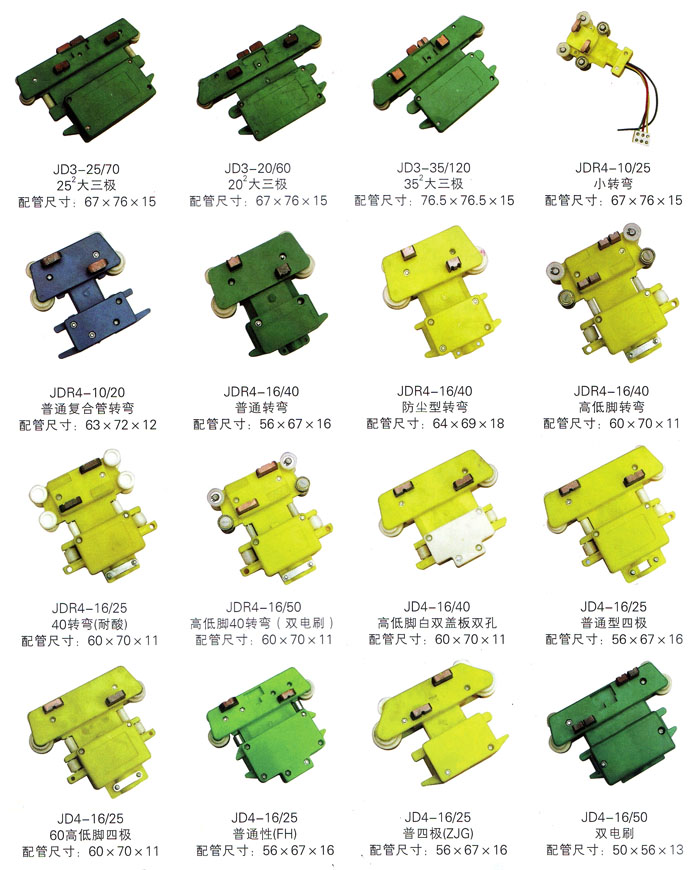

HXTS（L,F）系列碳刷集电滑线是在导管内装有配合紧凑、移动灵活的集电器小车，在移动受电设施的拖动下，同步移动，同时通过在集电器上配置的多极电刷在导轨上的滑动接触，将导轨上电源可靠地输给移动受电设备的装置。
二、产品的型号 |
 |
| 四、滑线配置 |
1、HXTS（L）(F)多极管滑触线每根长度4米，每根配吊架3只，连接器1付。
2、集电器、供电器、端帽支架按需配置。 |
| 五、产品主要技术指标和使用参数 |
| 1、安全指标 |
序号 | 类别 | 指标值 | 1 | 绝缘电阻 | >10MΩ | 2 | 绝缘介电强度 | 2500V/50Hz 1min 无闪烁 | 3 | 相比起痕指数 | CTI/600V | 4 | 可燃性试验 | 自熄 | 5 | 环境试验 | 高低温度-20度~+55度 相对湿、温度：95%+40度 | 6 | 电动稳定性 | 50倍I，1S | 7 | 冲动稳定性 | 20倍I，1S | 8 | 冲击耐压 | 电气间隙小于5.5min时 600V，20S | 9 | 耐化学腐蚀 | 耐酸、碱、盐雾腐蚀 | 10 | 外壳防护等级 | IP13、IP23、IP54 |
|
| 2、使用环境 |
1 | 环境温度 | -15度~+55度
高温度<=120度，低温度>=-40度 | 3 | 污染等级 | IP13,IP23为3级，
IP54为4级 | 2 | 大气条件 | +40度时，相对湿度<90% | 4 | 振动与冲击 | 无剧烈火振动或
异物撞击，跌落处 |
|
